Conseils d'implantation des panneaux de chantier

Conseils d'implantation des panneaux de chantier

Voir aussi Panneaux certifiés

En savoir plus

Catalogue signalisation routière

En savoir plus
Une signalisation permanente certifiée

Une signalisation permanente certifiée

En savoir plus

Types de panneaux taliasign®

Sur accotement

CHANTIERS FIXES

Si la largeur de l’accôtement est insuffisante, employer des K5b en lieu et place des K2.

Le panneau AK5 doit être enlevé en période d’inactivité du chantier.

Le dispositif est identique quel que soit le nombre de voies.

CHANTIERS FIXES Sur accotement

Léger empiètement

DANGERS TEMPORAIRES

Circulation double sens.

Route à deux voies.

La signalisation de prescription, notamment de limitation de vitesse, peut éventuellement être supprimée si l’empiètement est très faible.

DANGERS TEMPORAIRES Léger empiètement

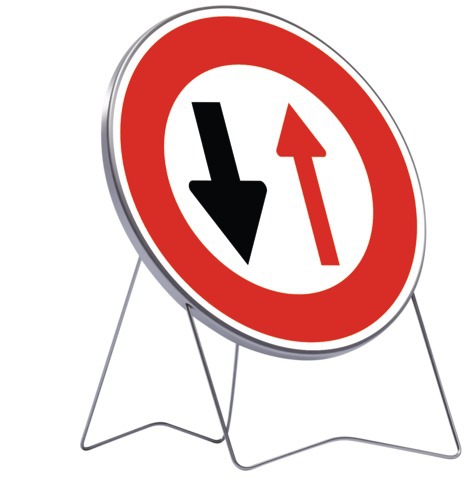

Alternat avec sens prioritaire

CHANTIERS FIXES

Circulation alternée.

Route à 2 voies.

CHANTIERS FIXES Alternat avec sens prioritaire

Alternat par piquets K10

CHANTIERS FIXES

Circulation alternée.
Route à 2 voies.
Dispositif applicable uniquement de jour et sous certaines conditions :

cf signalisation temporaire - les alternats.

Un panneau B14 de limitation de vitesse à 70 km/h peut éventuellement être intercalé entre les panneaux AK5 et KC1.

CHANTIERS FIXES Alternat par piquets K10

Voie latérale neutralisée

CHANTIERS FIXES

Circulation double sens.

Route à trois voies.

La séparation des courants du trafic peut être réalisée par des K5a, K5c, balises souples, séparateurs K16 ou par marquage temporaire (ligne continue).

Le biseau comporte au moins deux B21a s’il est réalisé à l’aide de cônes K5a.

CHANTIERS FIXES Voie latérale neutralisée

Voie centrale neutralisée

CHANTIERS FIXES

Circulation double sens.

Route à trois voies.

Le biseau comporte au moins deux B21a s’il est réalisé à l’aide de cônes K5a.

CHANTIERS FIXES Voie centrale neutralisée

Dispositif allégé

DANGERS TEMPORAIRES

Chantier sur voie de droite.

Danger limité à une demi-journée.

Possibilité d’utiliser des panneaux de la gamme normale.

* Bande d’Arrêts d’Urgence
** Terre-Plein Central

DANGERS TEMPORAIRES Dispositif allégé

Voie latérale neutralisée

CHANTIERS FIXES

Chaussée à 2 x 2 voies.

Chantier sur voie de droite.

* Bande d’Arrêts d’Urgence
** Terre-Plein Central

CHANTIERS FIXES Voie latérale neutralisée
